激光器电流驱动及温度控制模块
- 型号：
产品介绍
| 本模块专门为带制冷激光器提供驱动，含温度控制和恒流驱动两部分。可为大部分DFB半导体激光器提供温度控制与电流驱动功能，包括常用蝶形激光器和同轴激光器。另可提供带电压信号调制接口的驱动电路，主要包括温控功能和电压调制信号转换为电流调制信号的功能。 |
特点：
| 同时解决激光器温度控制与电流驱动; | 温度控制精度高; |
| 具有电流缓升、缓降等功能，保护激光器芯片; | 高稳定、抗干扰、低噪声; |
| 液晶实时显示激光器温度与电流; | 可提供标准蝶形夹具，便于更换不同型号激光器，引脚定义不限; |
主要参数：
| 项目 | 参数 | 单位 | 备注 |
| 控温范围 | 10~45 | ℃ | |
| 控温精度 | ℃ | ||
| 控温稳定度 | 0.01 | ℃ | |
| 最大控制电流 | 1 | A | |
| 输出电压自适应负载 | 0~2 | V | 激光器芯片压降 |
| 电流范围 | 0~130 | mA | |
| 输出电流精度 | 1 | mA | 0~2V |
| 输出电流稳定度 | 0.1 | mA | 0~2V |
| 电源 | AC 110/220V±10%,50Hz | ||
| 工作环境温度 | -20~50 | ℃ | |
| 显示液晶屏OLED尺寸 | 0.96 | 寸 | |
| 电路尺寸 | 11.5×8×2.5 | mm | |
| 夹具尺寸 | 120×80×25 | mm |

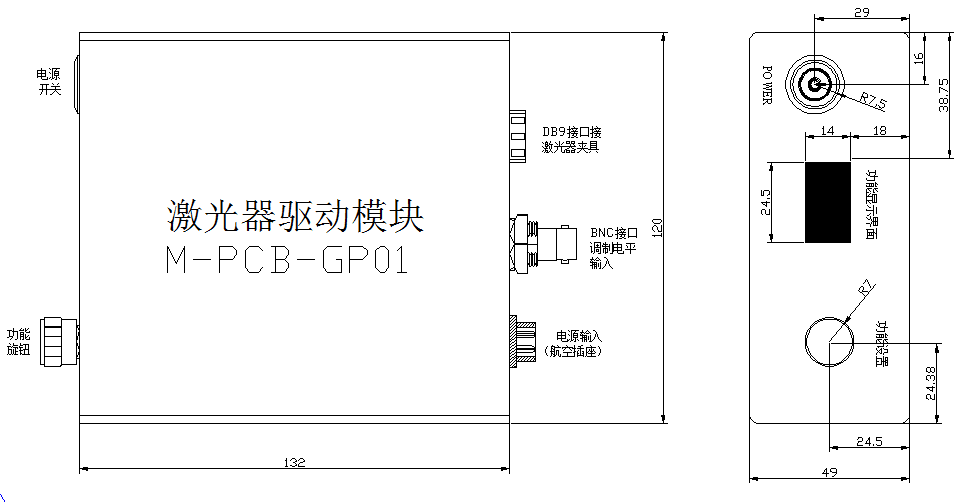

外形尺寸图：
|
| 序号 | 名称 | 功能说明 |
| 1 | 电源接口 | 模块驱动电源输入口（5.5±10%)V |
| 2 | BNC接口 | 调制信号输入，电压范围0~4V |
| 3 | 输出接口（DB9） | 激光器温控，电流驱动输出接口 |
| 4 | 功能旋钮 | 温控调节、电流调节、切换精调或粗调 |
| 5 | 液晶显示屏 | 显示温度、电流等 |
| 6 | 电源开关 | 按下开机 |
输出接口定义：
| 输出接口（DB9）定义 | N型激光器引脚定义 | S型激光器引脚定义 |
|
|
|
